TNC连接器

TNC连接器是BNC连接器的螺纹版本，英文全称是Thread Neill-Concelman（螺纹连接器）。TNC系列产品是按照美工防MIL-C-39012研制生产的一种有螺纹连接机构的中小功率连接器。它具有抗振性强、可靠性高、机械和电气性能优良等特点，广泛应用于手机、航空管制、遥测、蓝牙和GPS组件、无线基站，微波通讯、雷达、网络设备、天线支架，机器对机器通信、安防安保设备、检测设备等。

江门德索连接器公司是专业的射频TNC接头连接器制造商，供应各种型号TNC连接器产品，更多未列出TNC接头、TNC接口产品，请联系我们索取更详细资料。

螺纹版本的BNC接头，用于高振动环境，耐久性更好；
TNC接头相对于BNC连接器，具有更高的性能，微波频率达0-11GHz，阻抗为50ohm；
TNC接头均达到MIL-C-39012标准，性价比更高，工厂直发，交货及时，品质保证。

TNC连接器产品展示

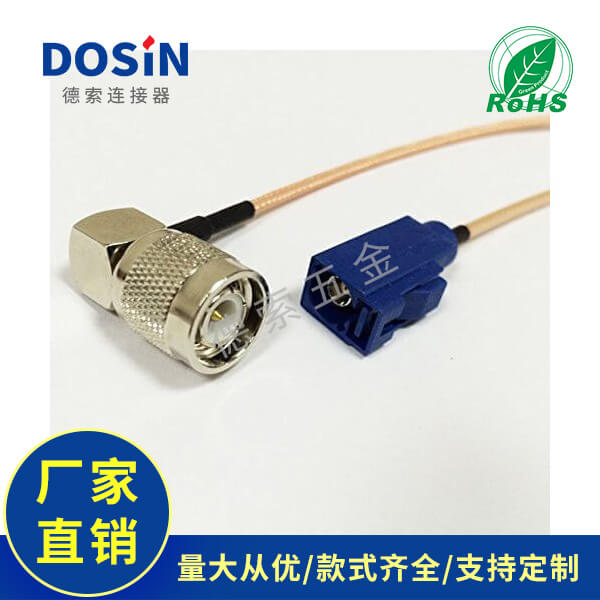

EB-101-0103-1 — 普通Fakra汽车连接器C型母头转TNC弯公头RG179组装线束加工厂商

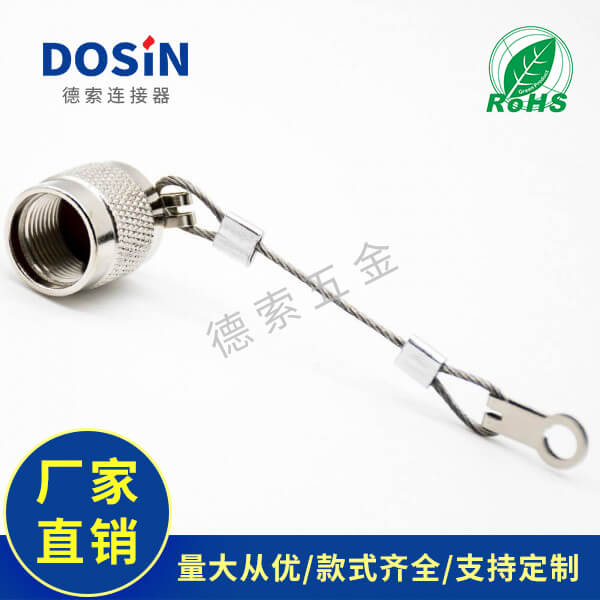

EB-002-0118-1 — 防尘帽金属镀镍TNC厂商直销

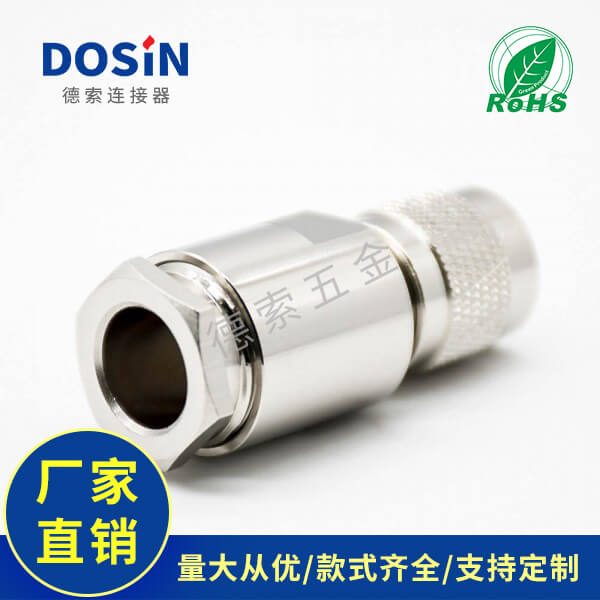

EB-002-0117-1 — tnc公头螺母锁紧镍直式50Ω公头反极接线螺丝锁紧TNC组装接头RF连接器厂商直销

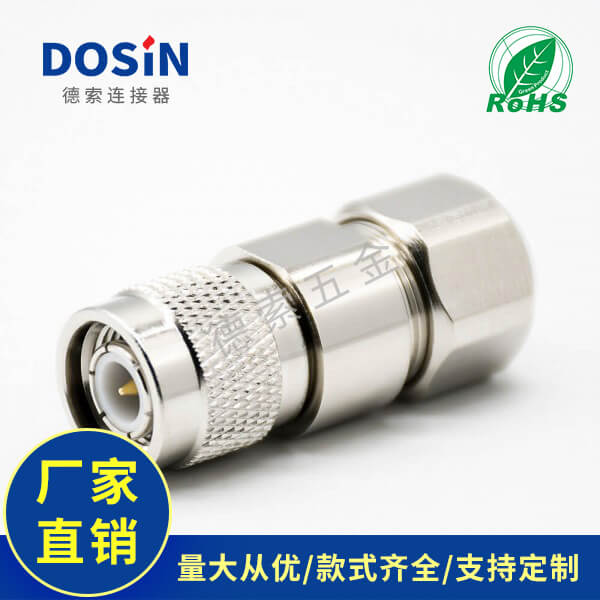

EB-002-0116-1 — TNC射频连接器50Ω直式公头标准组装接头旋接螺丝锁镀镍接线厂商直销

EB-002-0115-1 — TNC连接器母头弯式PCB板安装插孔螺纹连接定制厂商直销

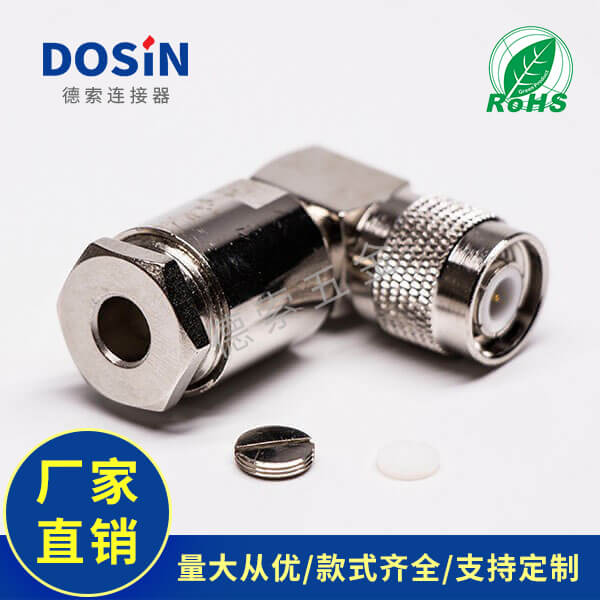

EB-002-0114-1 — TNC连接器90度弯式螺母锁紧接LMR400

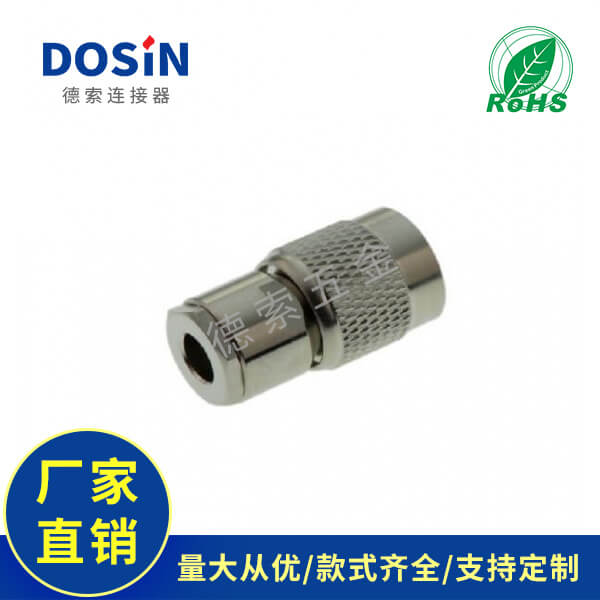

EB-002-0113-1 — TNC连接器接RG142A/U公头直径50Ω电缆安装座厂商直销

EB-002-0112-1 — TNC连接器接RG140/U公头直通75Ω电缆安装座厂商直销

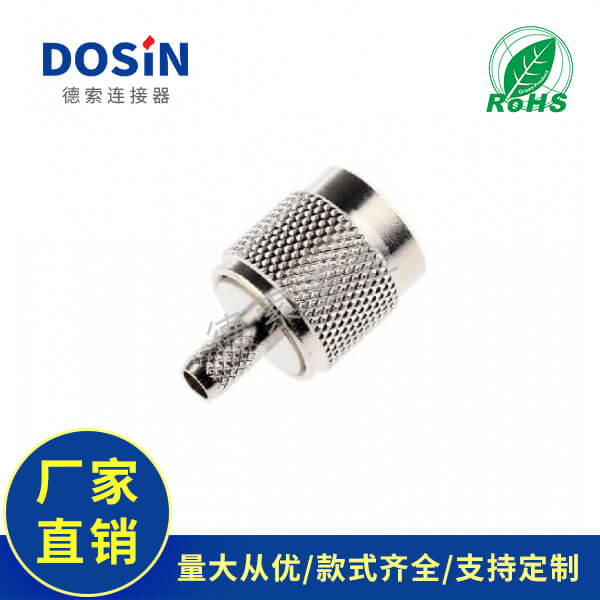

EB-002-0111-1 — TNC连接器公头直50Ω电缆安装压接端子厂商直销

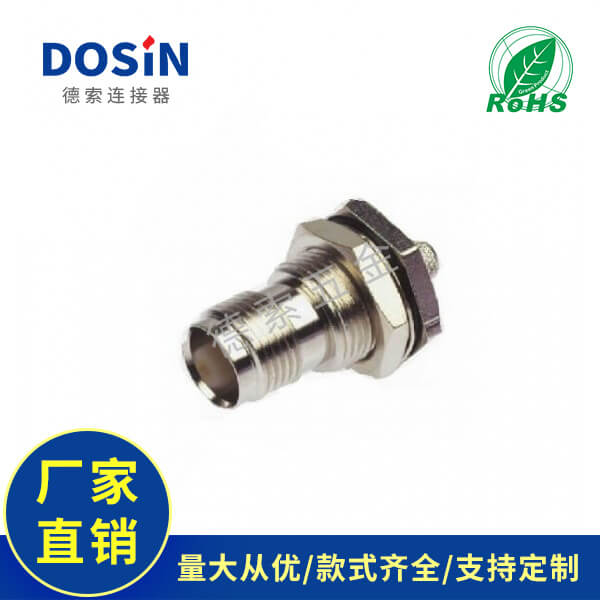

EB-002-0110-1 — TNC直型母头50Ω隔板面板安装连接器锁接头端子厂商直销

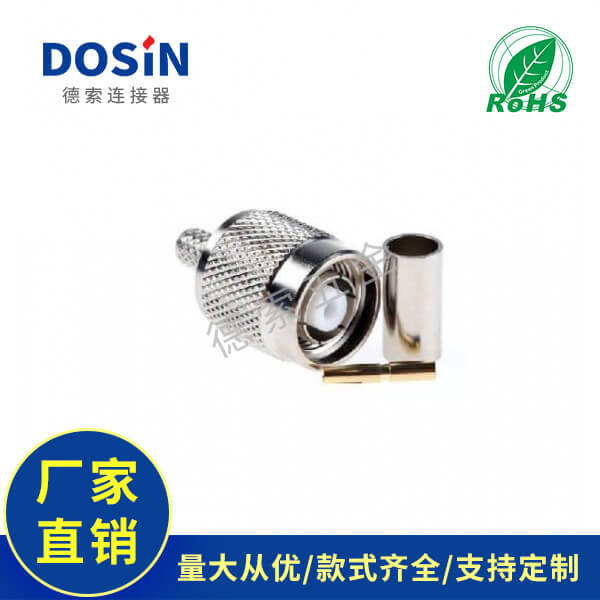

EB-002-0109-1 — TNC连接器压接直式公头50Ω电缆安装端子反极性厂商直销

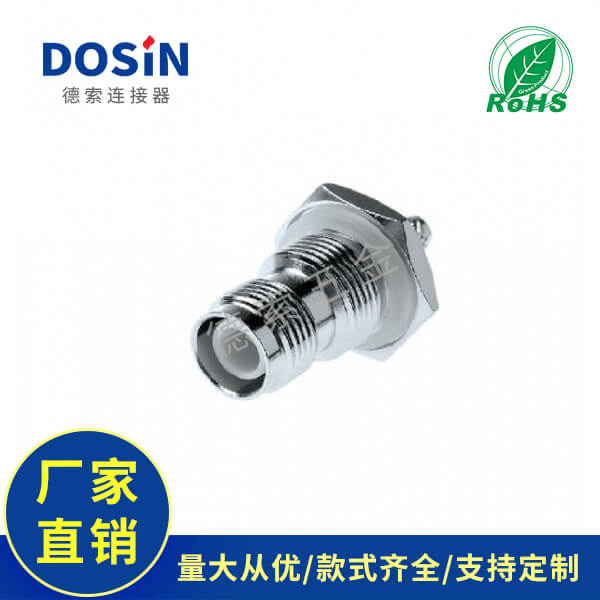

EB-002-0108-1 — TNC连接器压接端接反极极性直母50Ω隔板隔板配件厂商直销

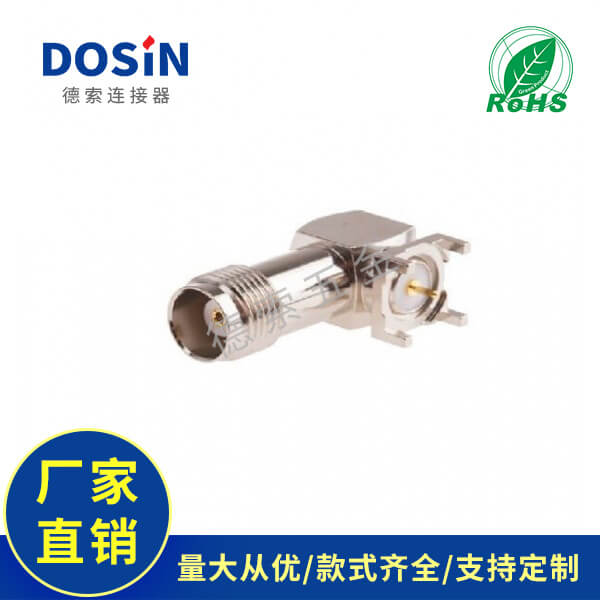

EB-002-0107-1 — TNC连接器焊接直角母头50ΩPCB安装端子厂商直销

EB-002-0106-1 — TNC连接器直式公50Ω电缆安装压接端子RG58厂商直销

EB-002-0105-1 — TNC连接器焊接端接直式母50Ω隔板隔板配件厂商直销

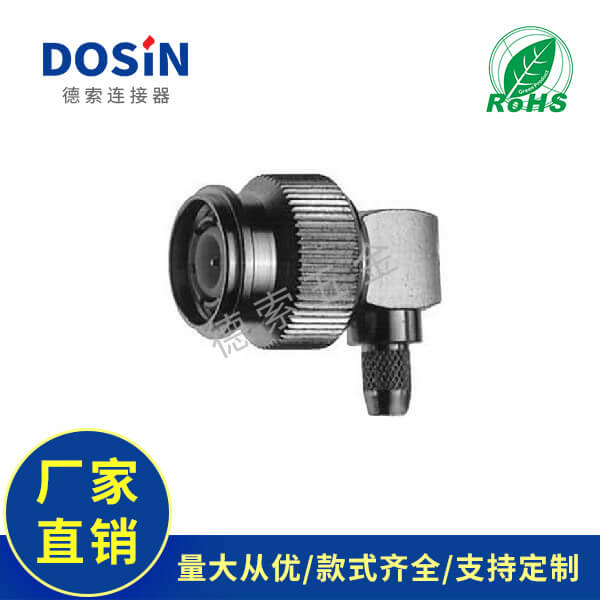

EB-002-0104-1 — TNC连接器压接公头直角50Ω电缆安装端子RG142B/U加工厂商

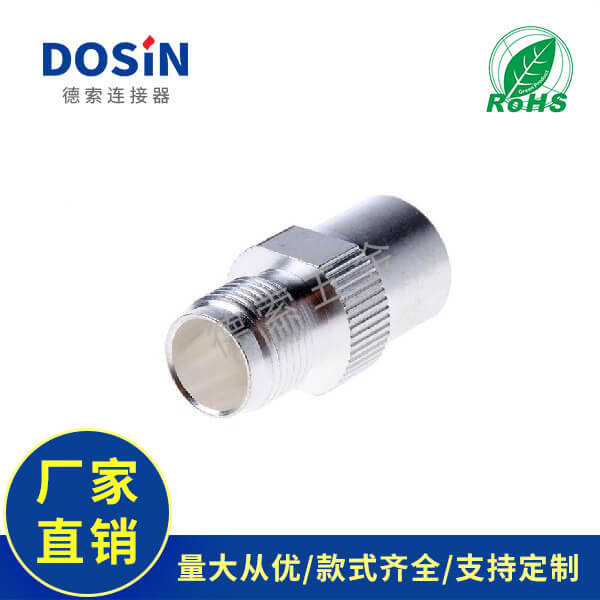

EB-002-0103-1 — TNC连接器锁接公头直径50Ω电缆安装端子用于URM43加工厂商

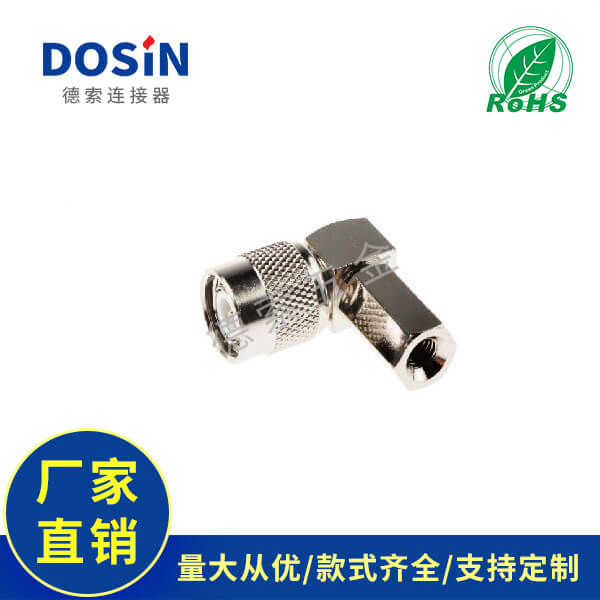

EB-002-0102-1 — TNC连接器拧式公头直角50Ω电缆安装端子RG58加工厂商

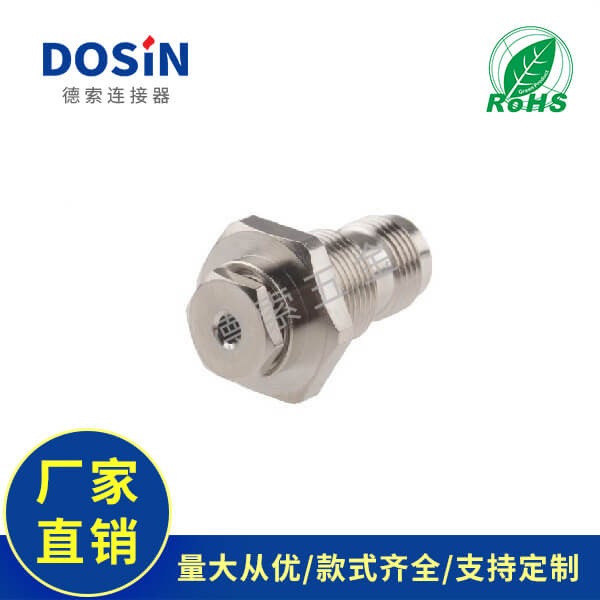

EB-002-0101-1 — TNC连接器母头直型50Ω面板安装锁接端子加工厂商

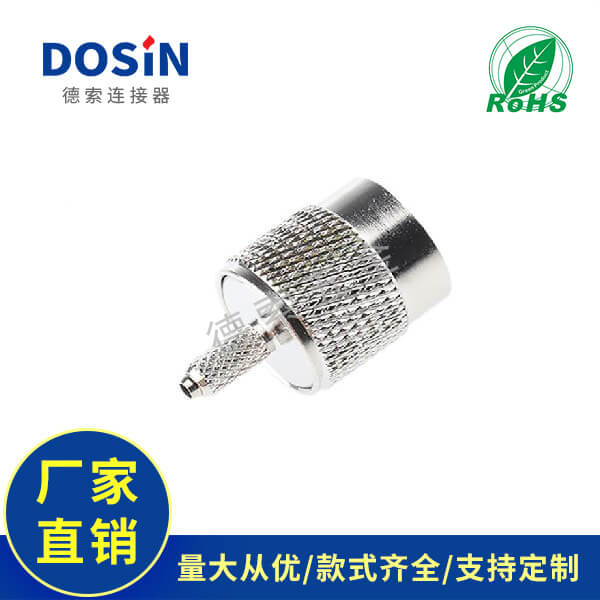

EB-002-0100-1 — TNC插头公头直式通50Ω电缆安装TNC插头压接端子适用于RG174/U加工厂商

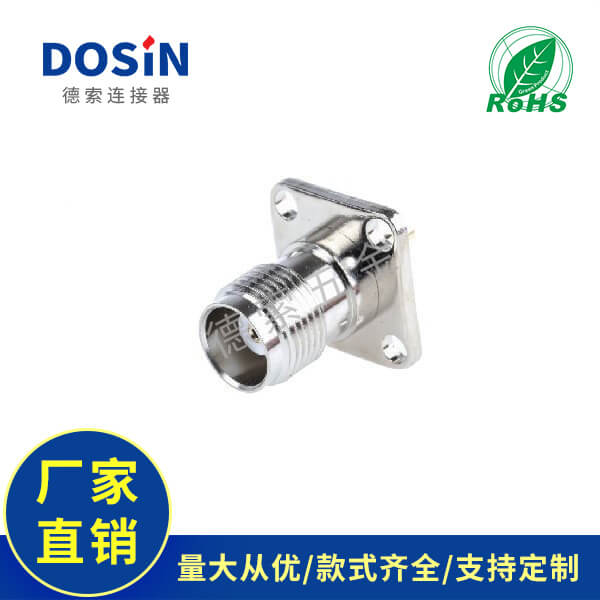

EB-002-0099-1 — TNC连接器4孔法兰母头直型50Ω面板安装隔板配件焊接端子加工厂商

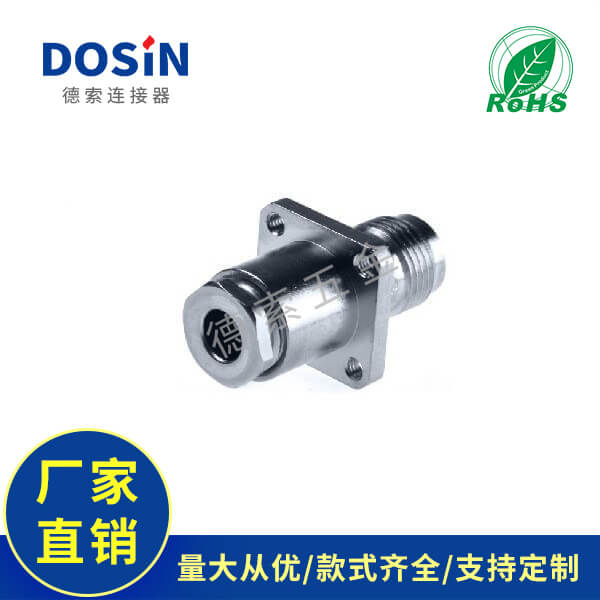

EB-002-0098-1 — TNC母4孔法兰直型50Ω面板安装隔板连接器RG141加工厂商

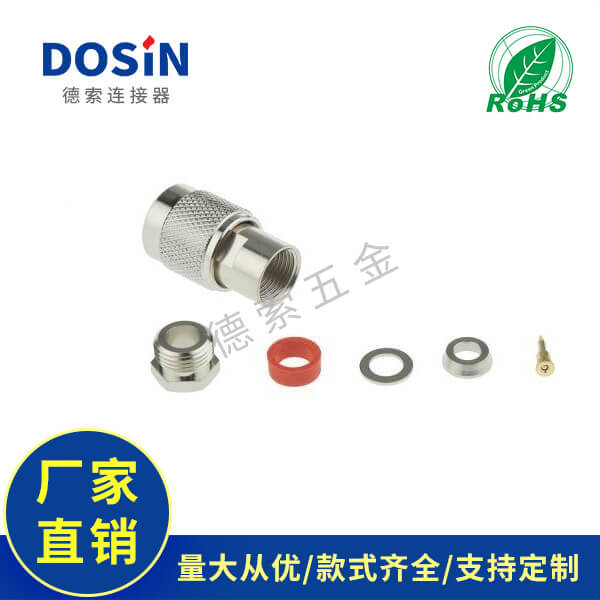

EB-002-0097-1 — TNC插头直式通50Ω电缆公头焊接端子适用于RG58/U加工厂商

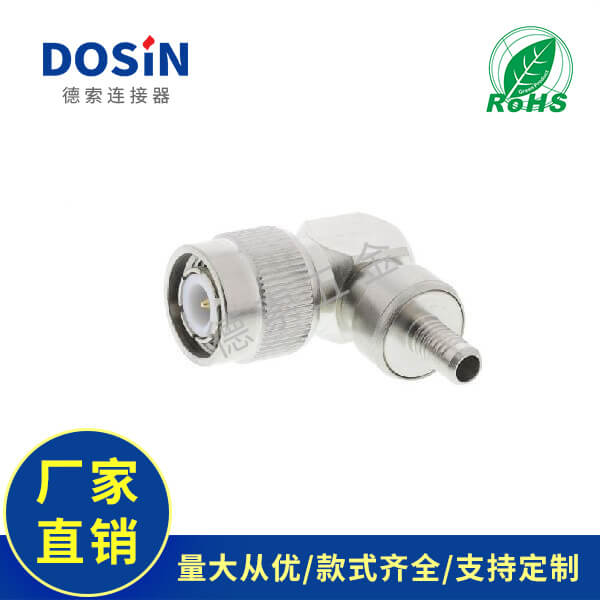

EB-002-0096-1 — TNC直角公头50Ω电缆安装座RG141的TNC连接器压接端子加工厂商

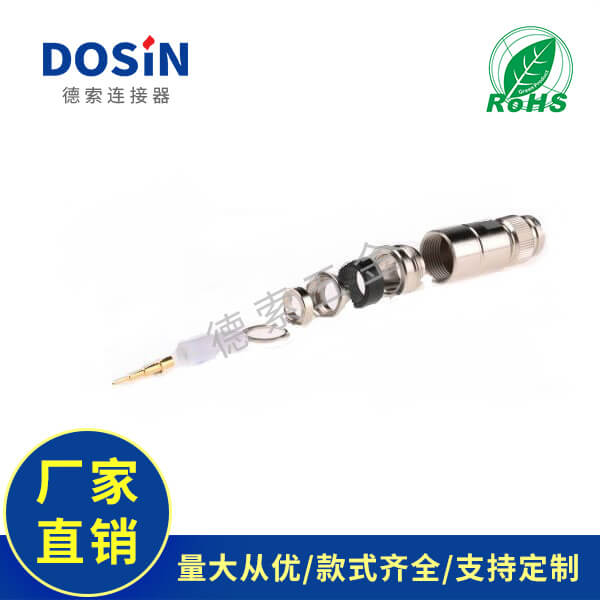

EB-002-0095-1 — TNC连接器RG213/U的47×17.5mm50Ω电缆安装座RG213/U公头加工厂商

EB-002-0094-1 — TNC连接器压接端接直径50Ω电缆安装母头RG58/U加工厂商

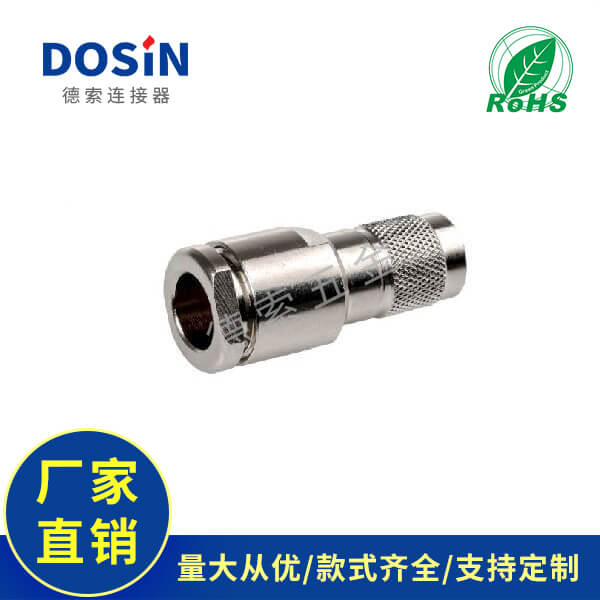

EB-002-0093-1 — TNC插头焊接端子接直通50Ω公头电缆安装座RG213/U加工厂商

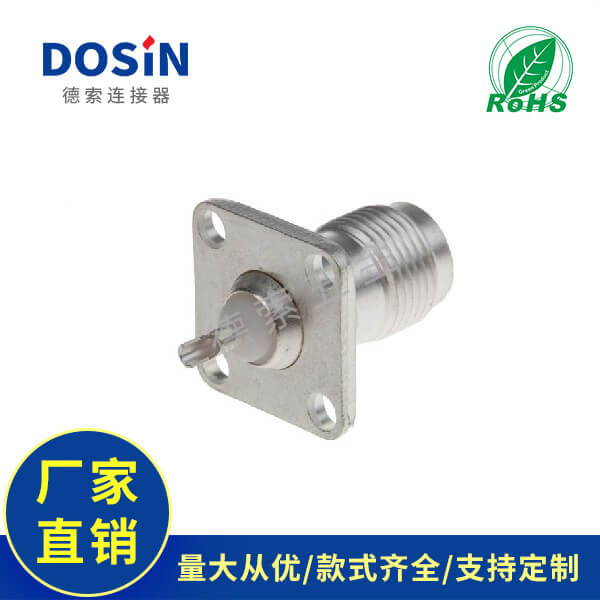

EB-002-0092-1 — TNC连接器焊接法兰直母50Ω隔板端子用于面板安装加工厂商

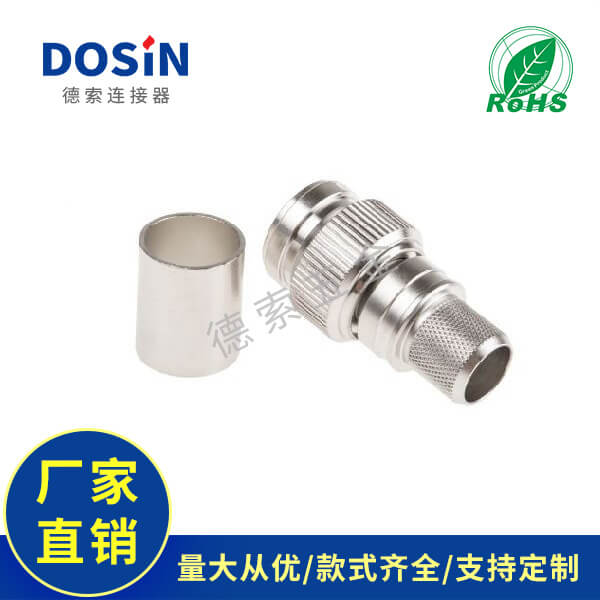

EB-002-0091-1 — TNC插头压接直径50Ω电缆安装公端子用于LMR400加工厂商

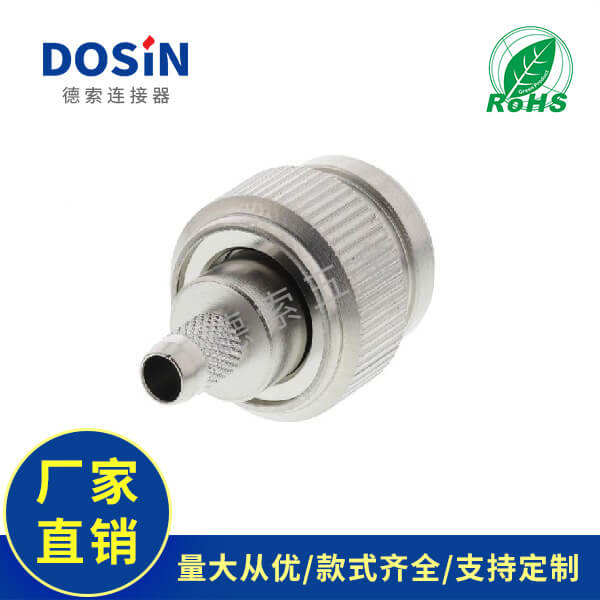

EB-002-0090-1 — TNC连接器压接直径50Ω电缆安装端接公头用于RG223/U加工厂商

下单前联系我们获取SMA连接器免费样品！

江门德索连接器厂家所有SMA连接器产品均可根据用户需求生产定制，同时我们为您提供常规SMA产品免费样品测试。

TNC连接器产品界面

TNC-Interface

SMA连接器技术性能&规格参数

电气性能

阻抗： 50 ohm
频率范围：0~6 GHz
电压驻波比：直式 ≦ 1.3max / 弯式≦ 1.5max
耐电压：接RG142，RG405线缆时为1000 V rms
接RG316，RG402线缆时为750 V rms
接RG142，RG405线缆时为500 V rms
工作电压：接RG142，RG405线缆时为500 V rms
接RG316，RG402线缆时为375 V rms
接RG142，RG405线缆时为170 V rms
中心接触电阻：≦ 6.0mΩ (Milliohms max.)
外接触电阻：≦ 2.0 mΩ (Milliohms max.)
绝缘电阻：≧ 5*10³ mΩ (Megohms min.)

机械性能

耦合方式：1/4-36螺纹锁紧
保持力：15 lbs min.
连接螺母扭矩： 30 in-lbs. min.
配接耐久性：大于500次（使用铍铜接触件时）

环境性能

温度范围：-65°C ~ +165°C
振动：MIL-STD-202 Meth.204
抗腐蚀性：MIL-STD-202 Meth. 101
