SMA连接器

SMA连接器是一种应用广泛的小型螺纹连接的同轴连接器，它具有频带宽、性能优、高可靠、寿命长的特点。SMA连接器适用于微波设备和数字通信系统的射频回路中连接射频电缆或微带线。主要应用于航天和工防：手持现场设备、仪表，医疗：仪表，商用汽车：蓝牙、GPS，通讯、电信：基站，数据、通信：WIFI网络、无线城域网（WiMAX），工业：主动/被动组件，仪表，机器对机器通信。

江门德索连接器是专业sma接头、sma接口、SMA连接器生产厂家，各种规格SMA连接器，更多未列出SMA产品，请联系我们索取更详细资料。

厂家直销批发价格，免费提供样品测试；产品可根据材质和性能要求定制；
依据国际MIL-C-39012，CECC22120和IEC60169-8标准生产。产品设计合理紧凑，减少安装空间；
卡口式连接方式，便于快速插拔使用，方便快捷；

SMA连接器产品展示

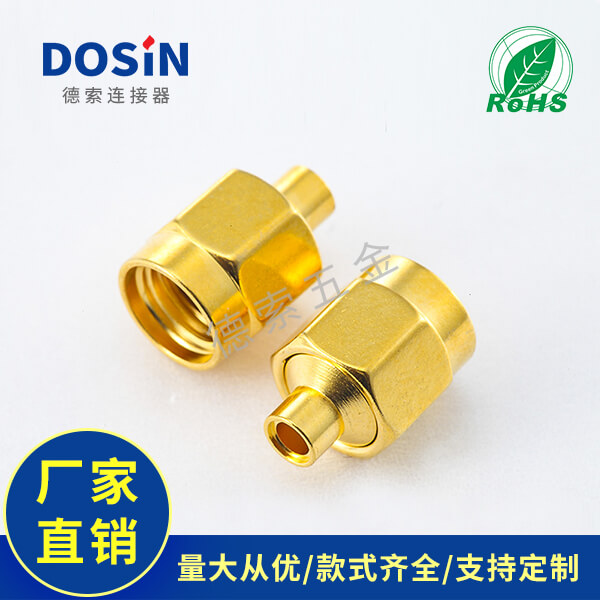

EB-007-0799 — SMA接线连接器半柔/半刚性-2公头直式焊接类型工厂直发

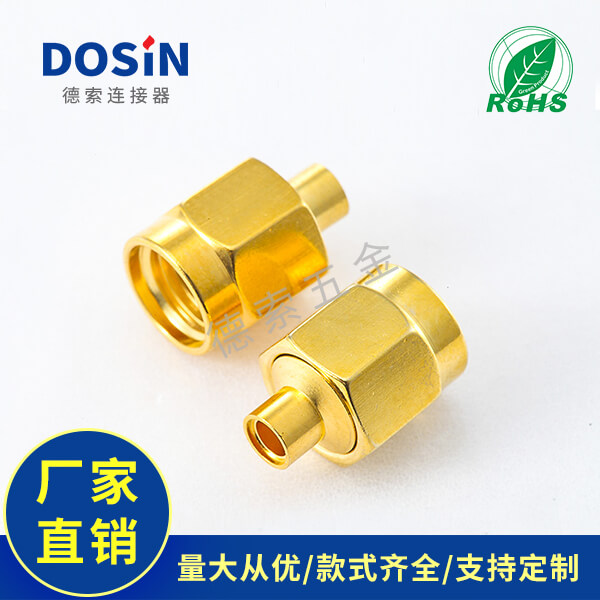

EB-007-0798 — SMA半柔/半刚性-2焊接接线连接器公头直式厂商现货

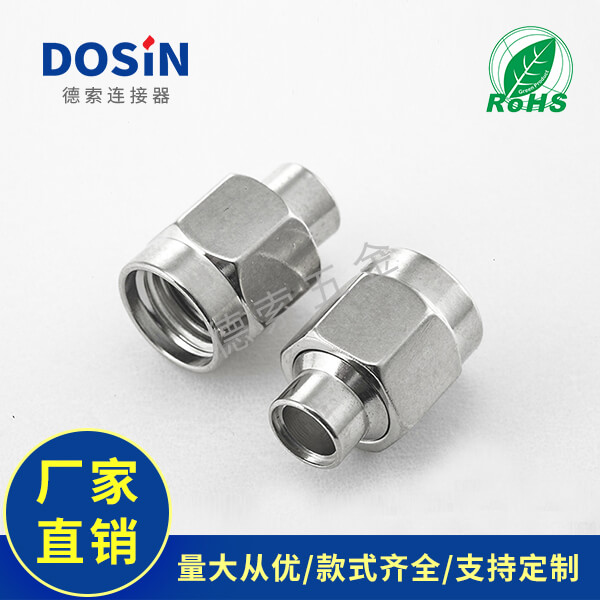

EB-007-0797 — SMA连接器半柔/半刚性-2电缆公头直式焊接类型加工定做

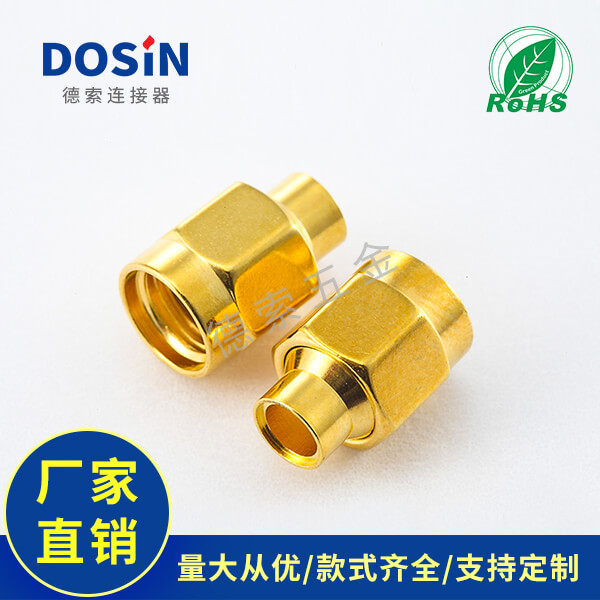

EB-007-0796 — 焊接型SMA接线连接器公头用于半柔/半刚性-3电缆生产厂家

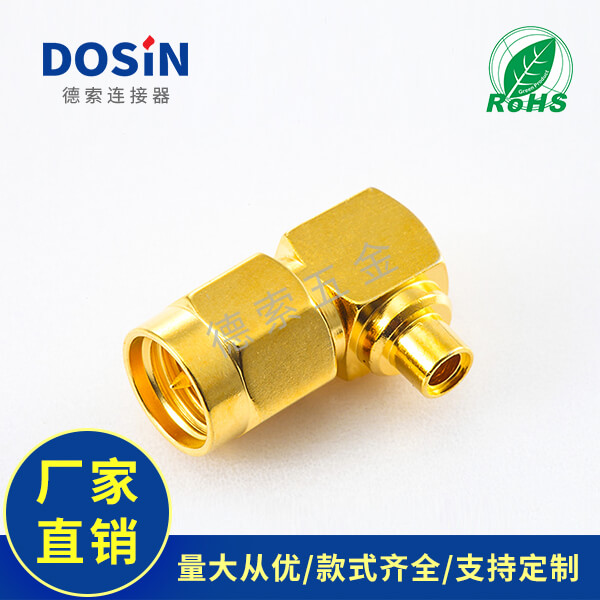

EB-007-0795 — SMA焊接类型连接器接线半柔/半刚性-2公头弯式工厂直销

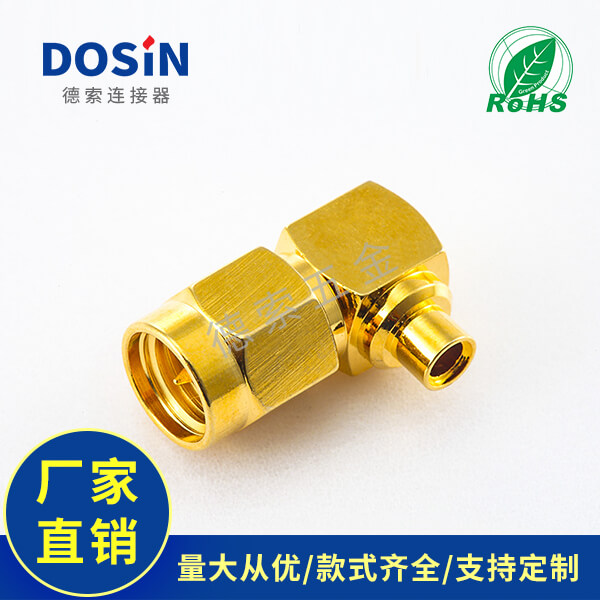

EB-007-0794 — SMA连接器接线半柔/半刚性-2公头弯式焊接类型批发平台

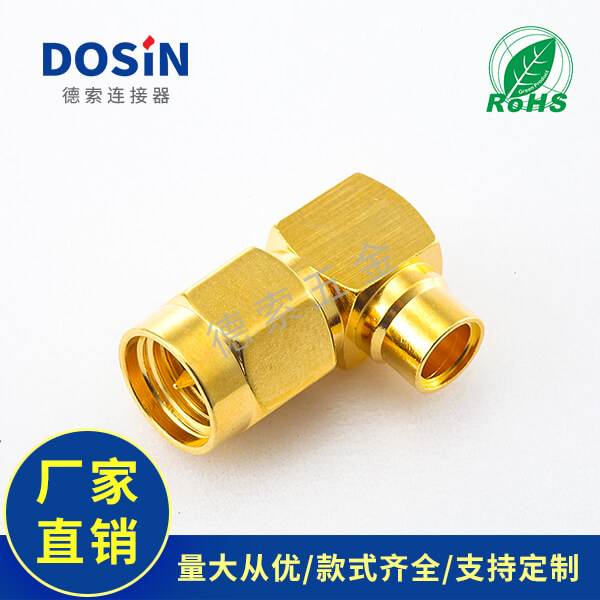

EB-007-0793 — SMA接线半柔/半刚-3公头弯式焊接连接器采购平台

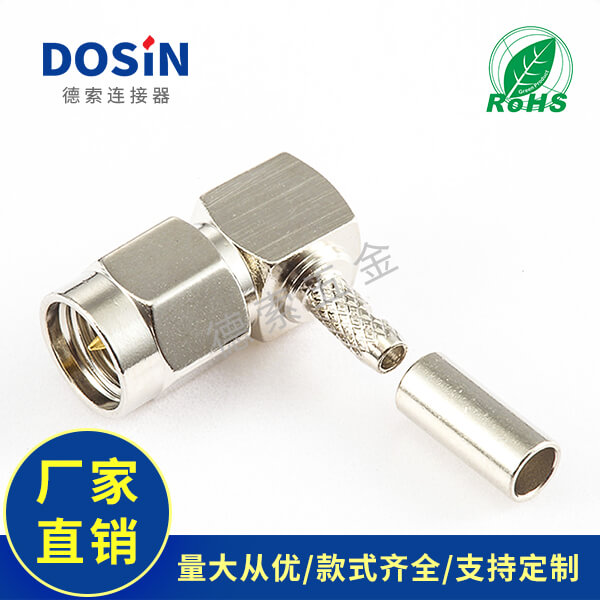

EB-007-0792 — SMA接线RG174/RG316/LMR100公头弯式压接型连接器厂商现货

EB-007-0791 — SMA压接RG174/RG316/LMR100电缆连接器公头弯式生产厂家

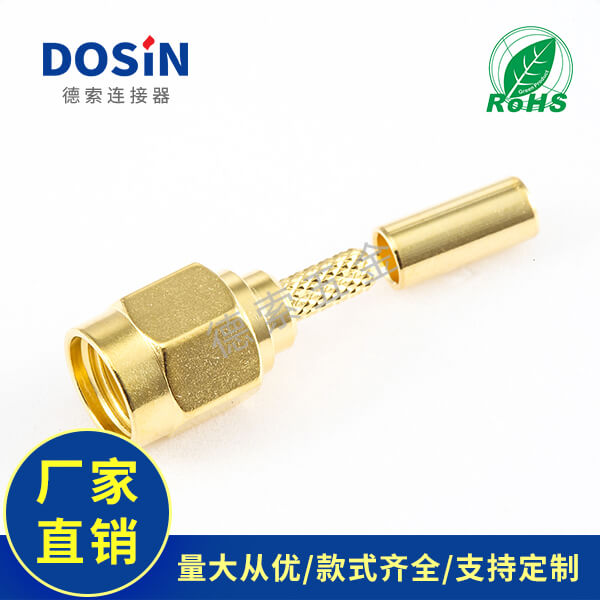

EB-007-0790 — SMA连接器RG174/RG316/LMR100电缆公头直式压接类型批发销售

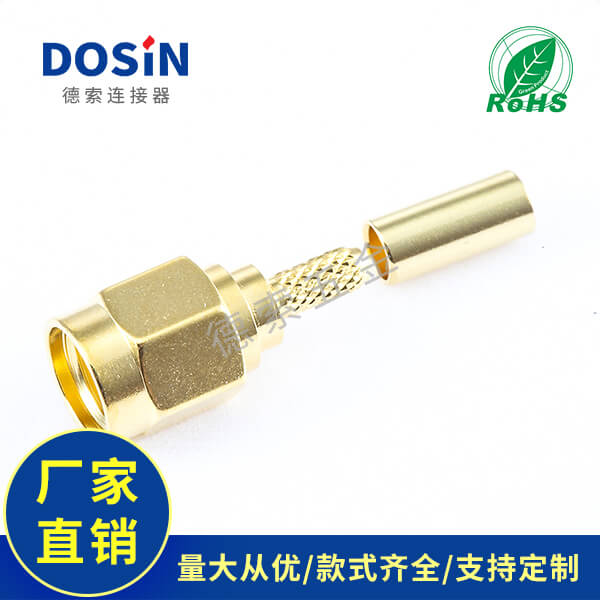

EB-007-0789 — SMA压接RG174/RG316/LMR100连接器直式公头加工定做

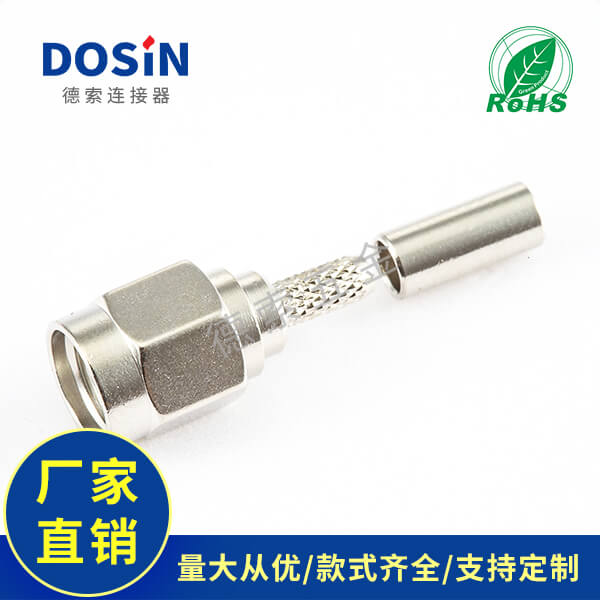

EB-007-0788 — 压接型SMA连接器公头直式RG174/RG316/LMR100生产厂家

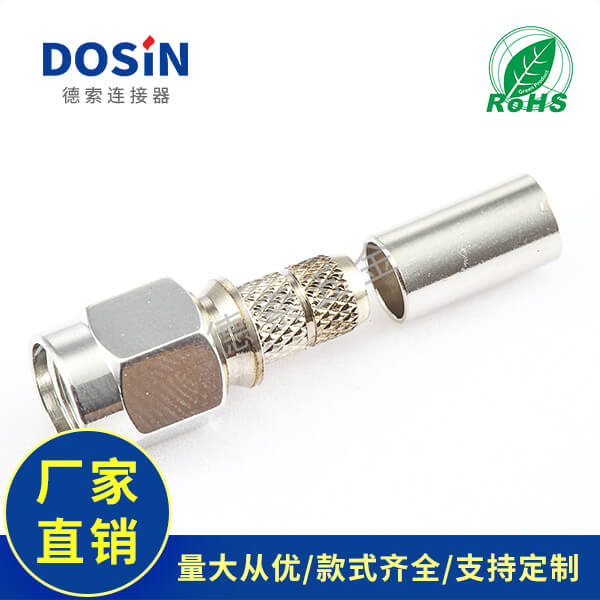

EB-007-0787 — SMA公头直式连接器RG58/RG142/SYV50-3RF压接工厂定制

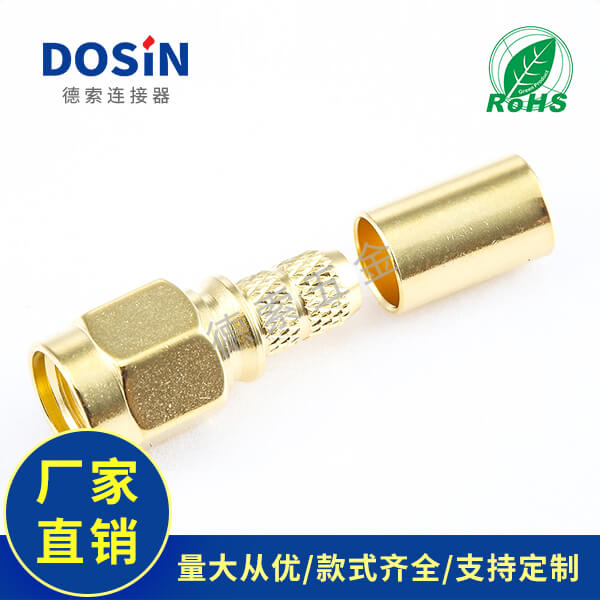

EB-007-0786 — SMA用于RG58/RG142/SYV50-3公头直式连接器压接原厂直发

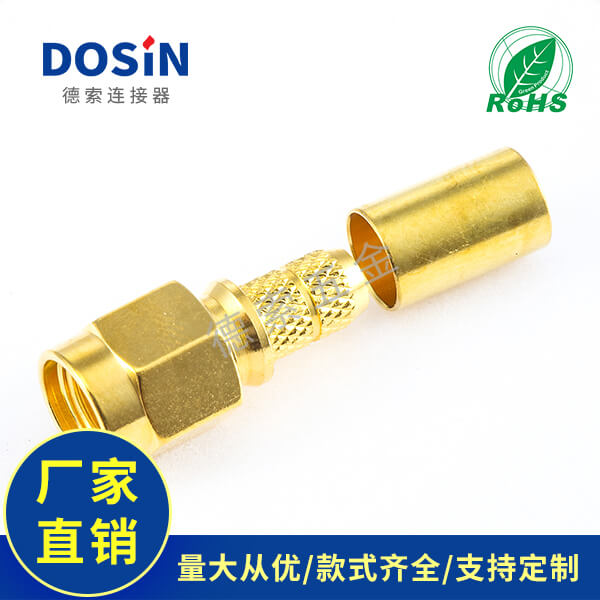

EB-007-0785 — SMA压接RG223电缆射频公头直式连接器加工生产

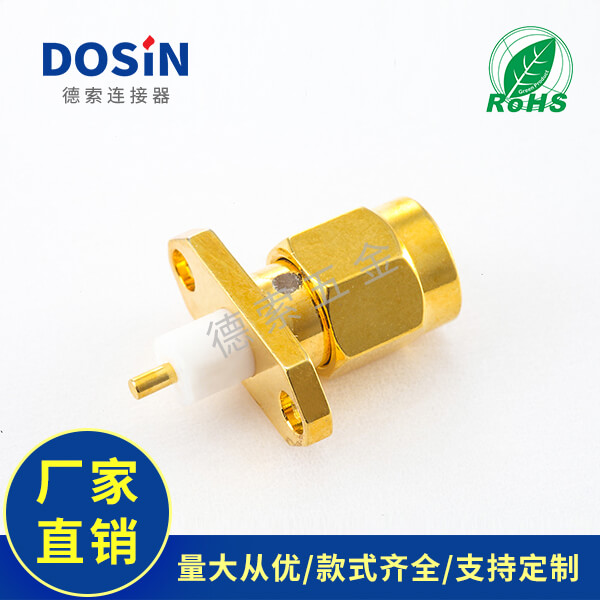

EB-007-0784 — 面板安装SMA公头连接器直式PCB安装焊板2孔法兰工厂直发

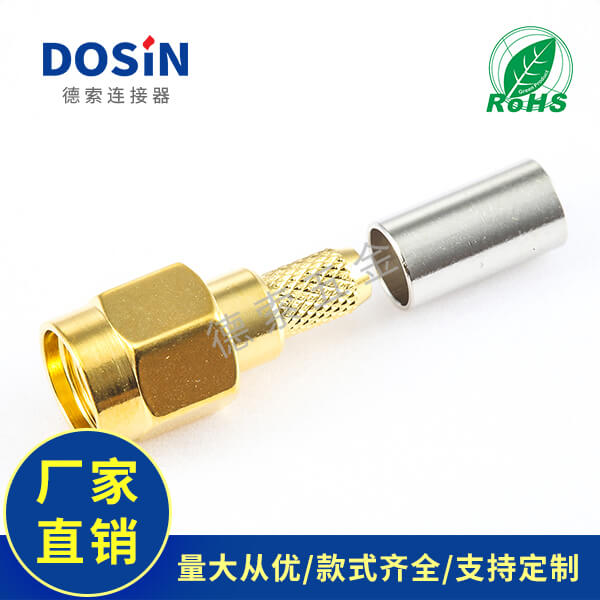

EB-007-0783 — SMA连接器SYV50-2接线公头直式压接镀金生产基地

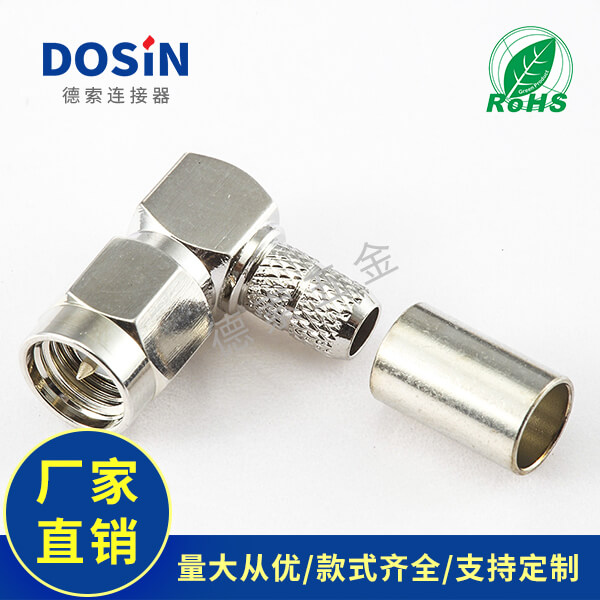

EB-007-0782 — SMA用于RG58/RG142/SYV50-3公头弯式连接器压接类型工厂直发

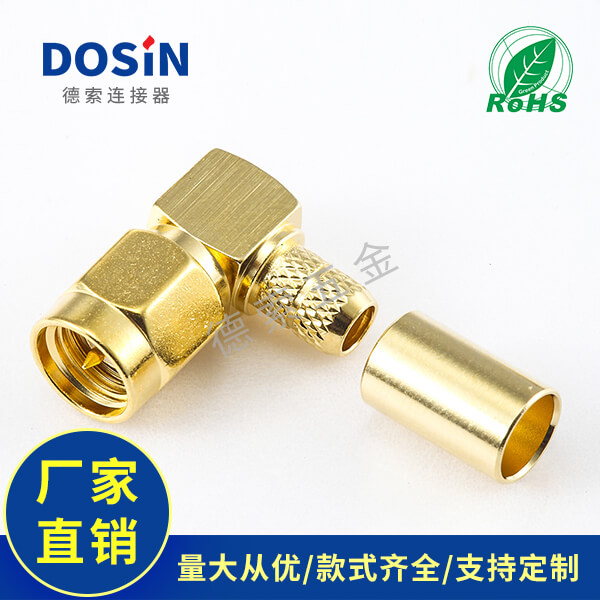

EB-007-0781 — SMA公头弯式压接连接器用于RG58/RG142/SYV50-3工厂直销

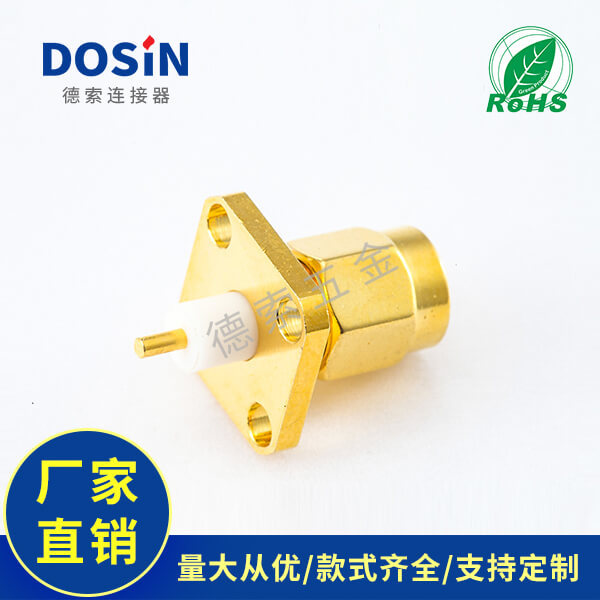

EB-007-0780 — 面板安装SMA公头连接器直式PCB安装焊板4孔法兰定制打样

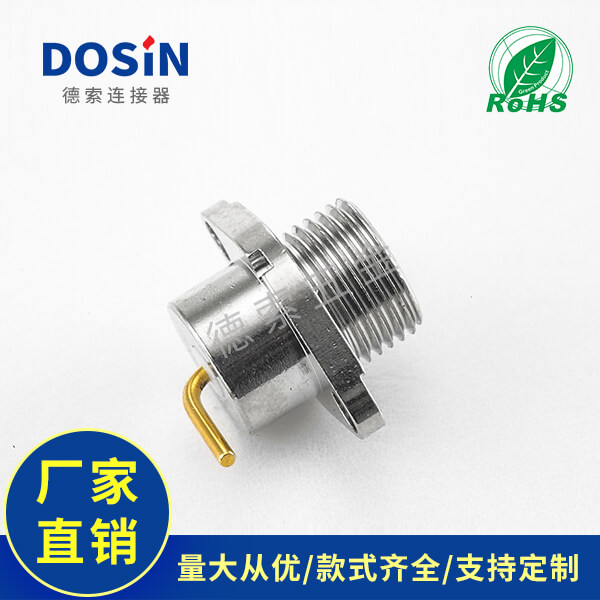

EB-007-0779 — SMA连接器弯式焊板PCB母头面板安装2孔法兰生产中心

EB-007-0778 — SMA连接器PCB安装焊板公头直式前锁穿墙供应商

EB-007-0777 — SYV50-2接线SMA公头弯式连接器压接工厂直发

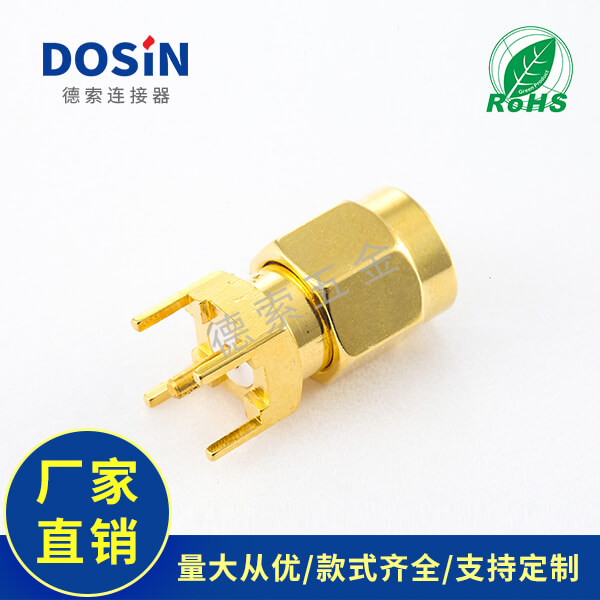

EB-007-0776 — SMA连接器PCB面板安装公头直式镀金插孔原厂直发

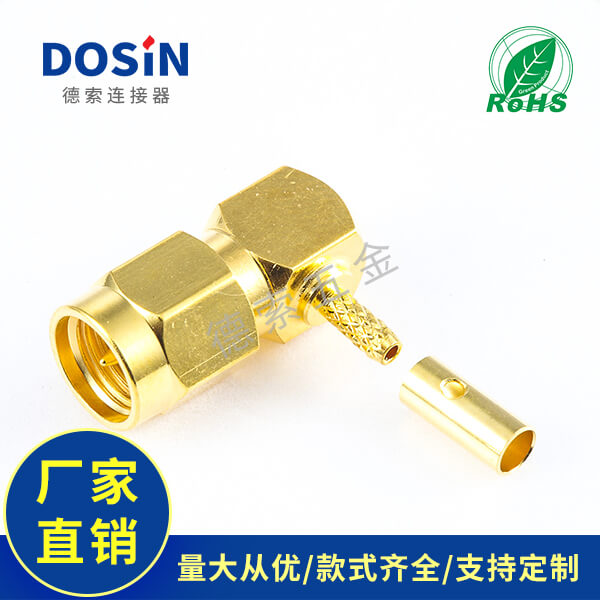

EB-007-0775 — 射频SMA连接器公头弯式压接用于RG178/1.45MM工厂定做

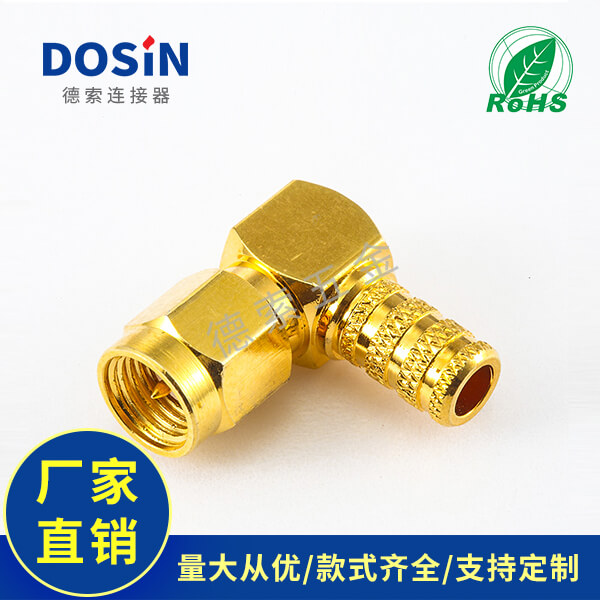

EB-007-0774 — SMA压接类型用于RG58/RG142/SYV50-3连接器公头弯式制造商

EB-007-0773 — SMA母头插座弯式螺母锁紧RG58/RG142/SYV50-3电缆工厂定做

EB-007-0772 — 射频SMA连接器公头直式压接用于SYV50-2电缆加工定做

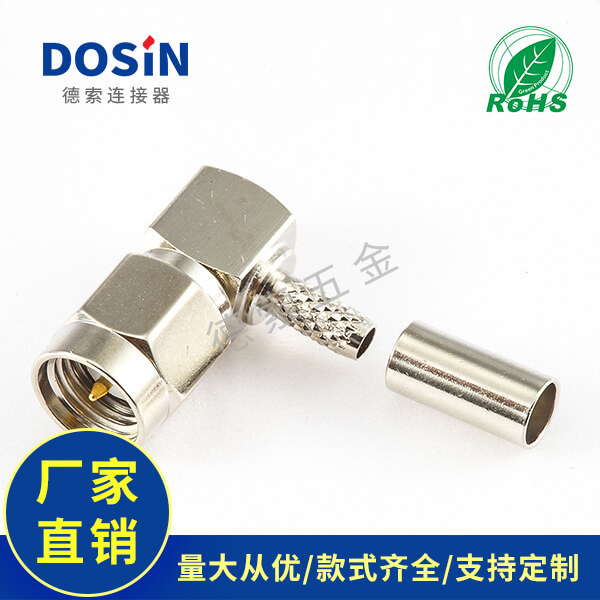

EB-007-0771 — SMA连接器公头弯式压接用于SYV50-2电缆工厂定制

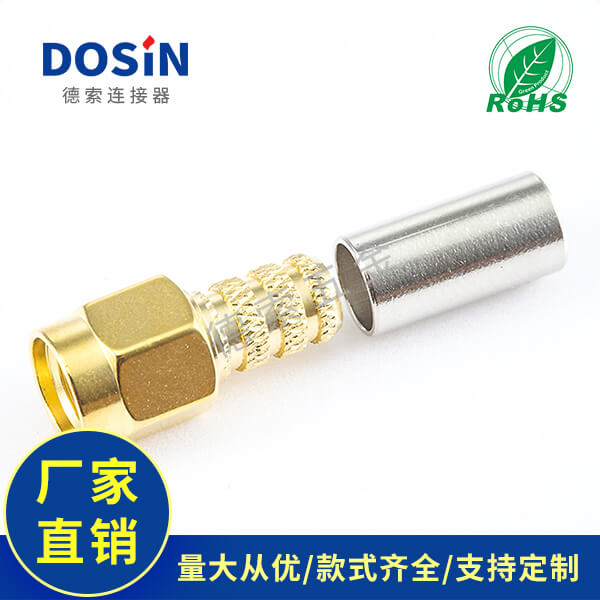

EB-007-0770 — SMA连接器用于RG58/RG142/SYV50-3接线公头直式压接生产公司

下单前联系我们获取SMA连接器免费样品！

江门德索连接器厂家所有SMA连接器产品均可根据用户需求生产定制，同时我们为您提供常规SMA产品免费样品测试。

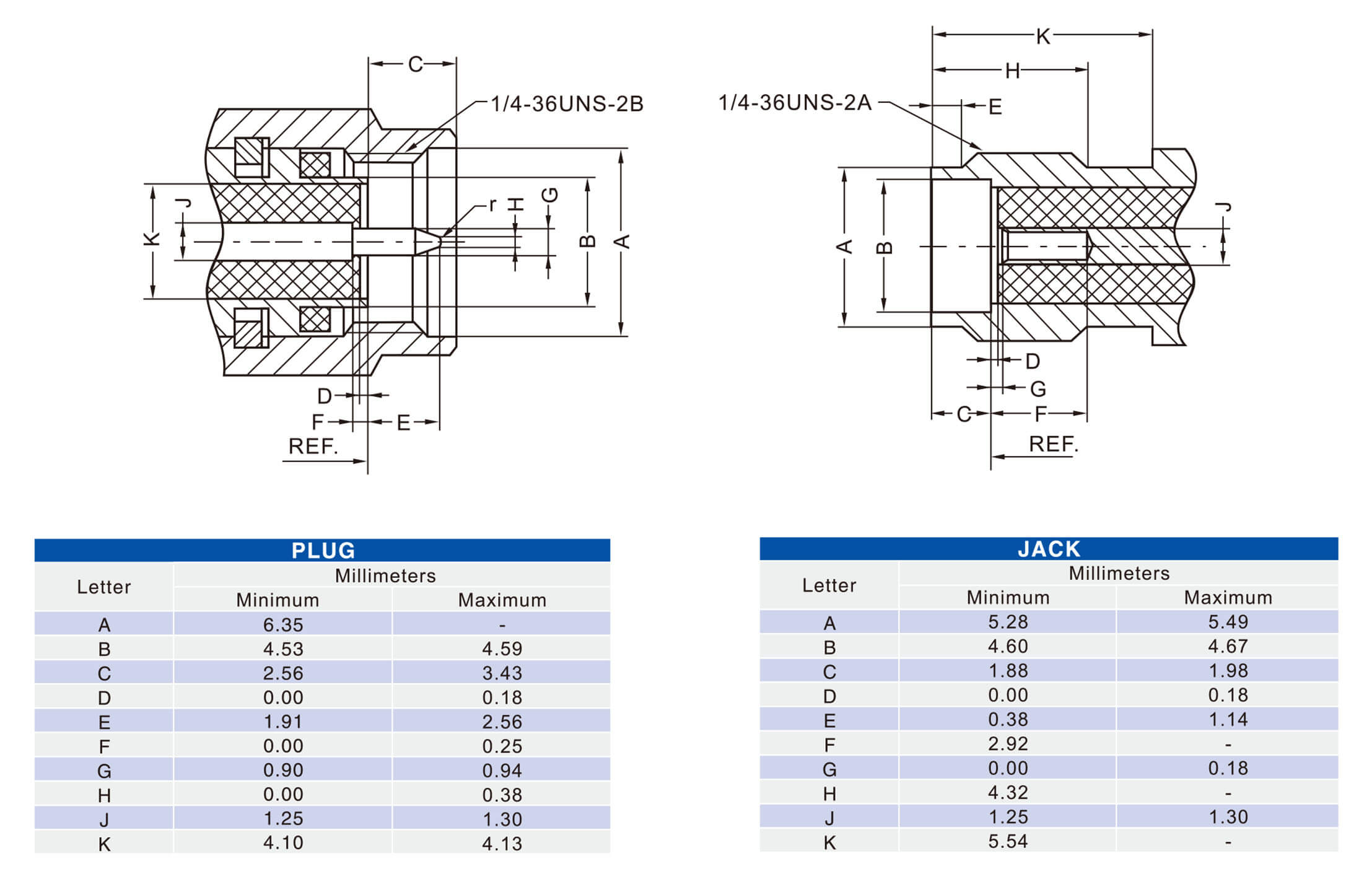

SMA连接器产品界面

SMA-Interface

SMA连接器技术性能&规格参数

电气性能

阻抗： 50 ohm
频率范围：0~6 GHz
电压驻波比：直式 ≦ 1.3max / 弯式≦ 1.5max
耐电压：接RG142，RG405线缆时为1000 V rms
接RG316，RG402线缆时为750 V rms
接RG142，RG405线缆时为500 V rms
工作电压：接RG142，RG405线缆时为500 V rms
接RG316，RG402线缆时为375 V rms
接RG142，RG405线缆时为170 V rms
中心接触电阻：≦ 6.0mΩ (Milliohms max.)
外接触电阻：≦ 2.0 mΩ (Milliohms max.)
绝缘电阻：≧ 5*10³ mΩ (Megohms min.)

机械性能

耦合方式：1/4-36螺纹锁紧
保持力：15 lbs min.
连接螺母扭矩： 30 in-lbs. min.
配接耐久性：大于500次（使用铍铜接触件时）

环境性能

温度范围：-65°C ~ +165°C
振动：MIL-STD-202 Meth.204
抗腐蚀性：MIL-STD-202 Meth. 101
