MMCX连接器连接器是在20世纪80年代到90年代在欧洲开发的,采用推入式耦合方式,适合快速插拔。超微型尺寸,体积小,重量轻,结构紧凑,广泛应用于有空间限制的小型通讯设备。其主要应用领域包括,消费电子(GPS全球定位系统,高清电视,无线网络电视和音频),航天和工防(GPS,通讯系统),医疗(遥测),通讯、电信(GPS跟踪、定位、导航设备,无线基站,无线局域网),数据、通信(无线局域网/WLAN,无线个人网/蓝牙,无线广域网/WWAN),工业(机器对机器通信)等。
德索五金电子是国内专业的MMCX接头生产厂家,供应各种常见高性能MMCX接口,更多未列出MMCX连接器产品,请联系我们索取更详细资料。
- MMCX接头依据国际MIL-C-39012,CECC22120和IEC60169-8标准生产。产品设计合理紧凑,减少安装空间;
- MMCX接头和具有相同尺寸中心针的绝缘体的SMB相比,尺寸减少30%甚至跟多,因此重量更轻,可用于更小空间;
- MMCX接头推入式界面,非常适合快速插拔使用,方便快捷;
- MMCX接头高性价比,出色的宽频性能和低反射率,使用性能稳定;

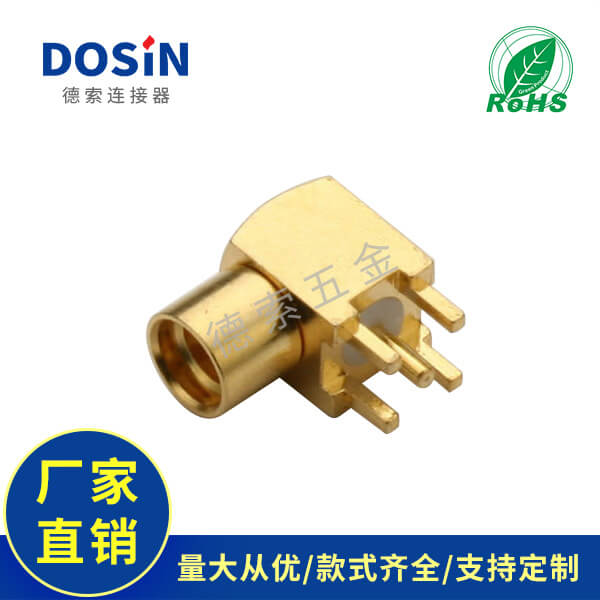

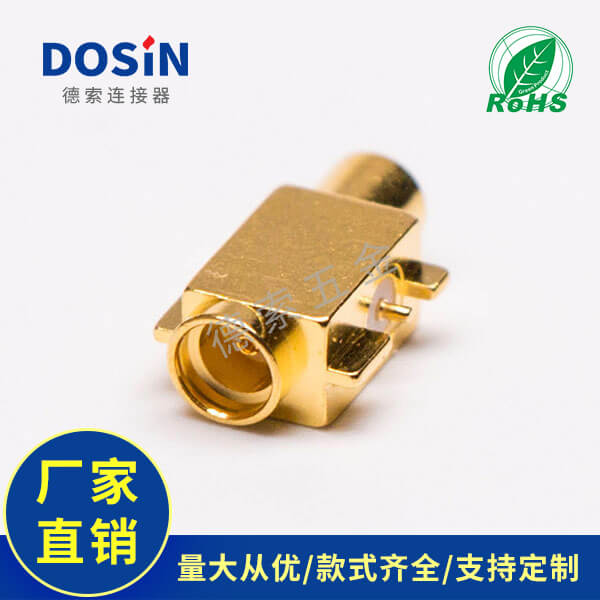

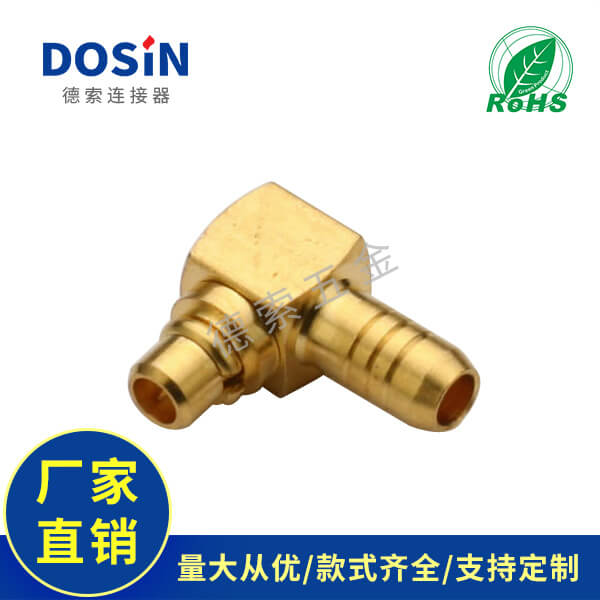

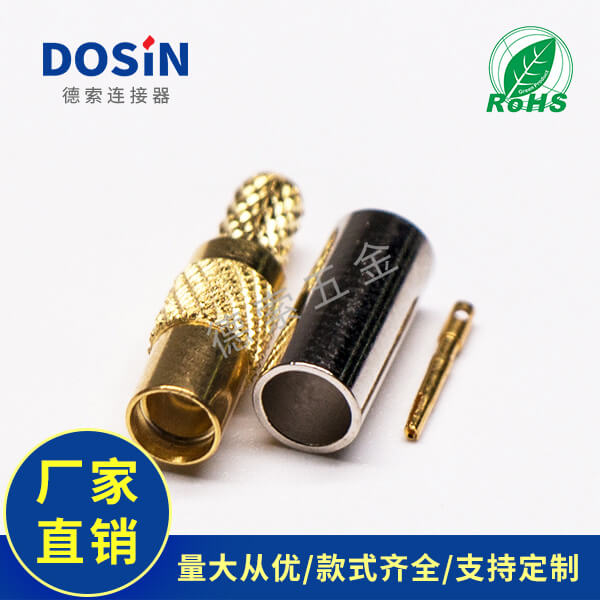

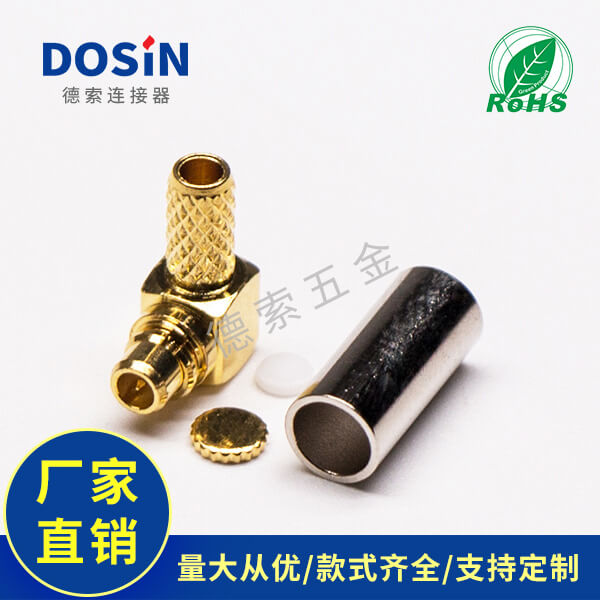

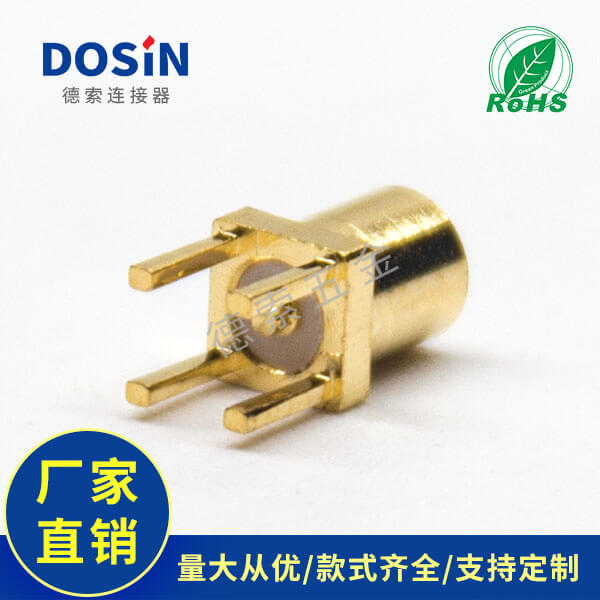

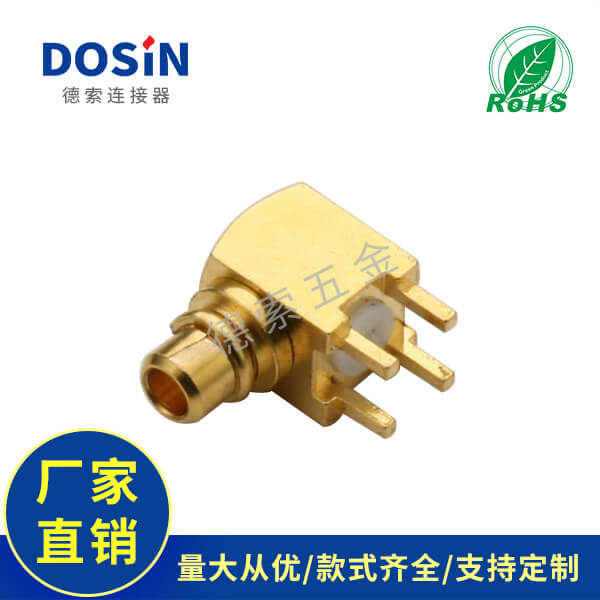

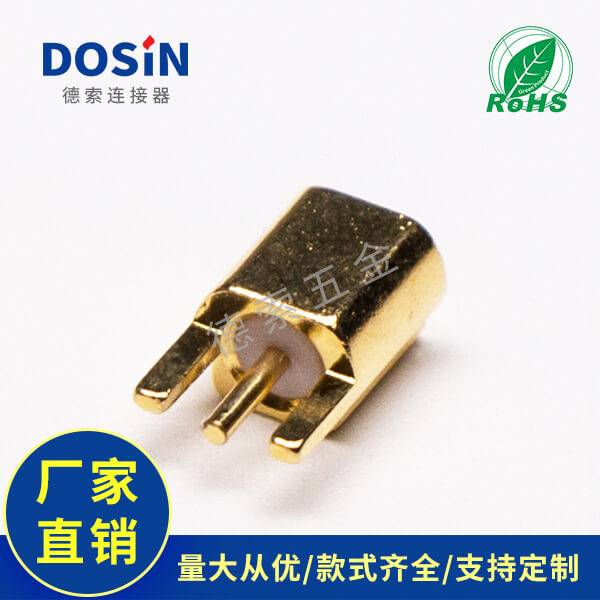

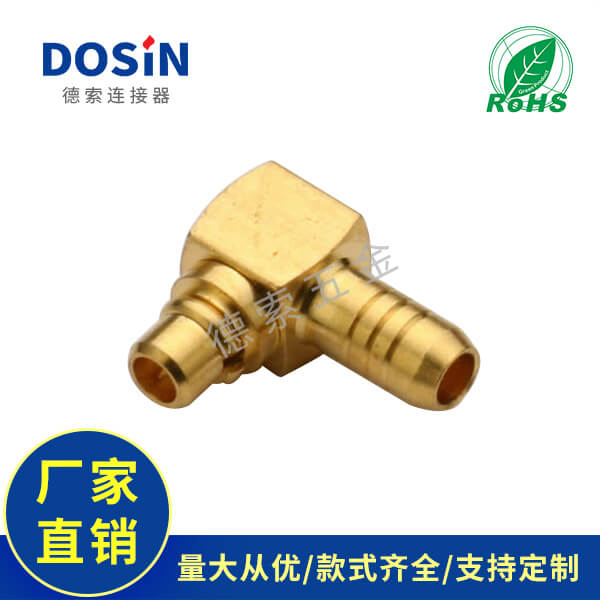

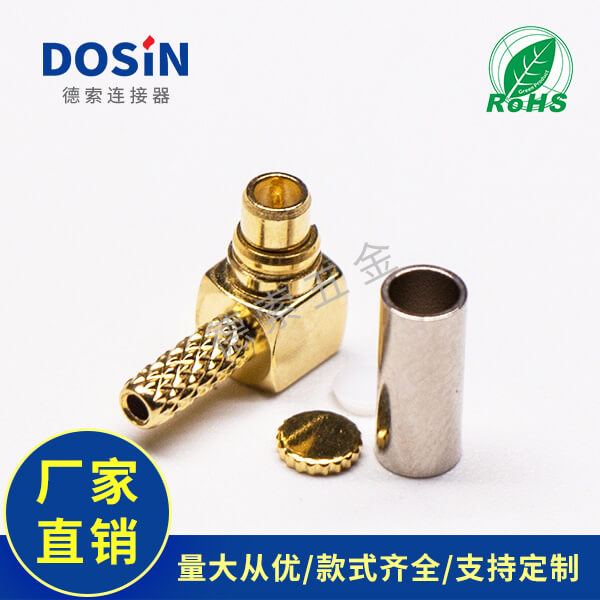

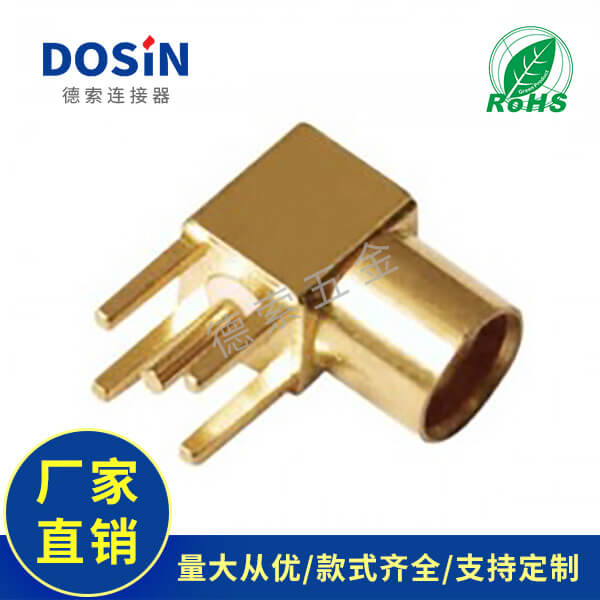

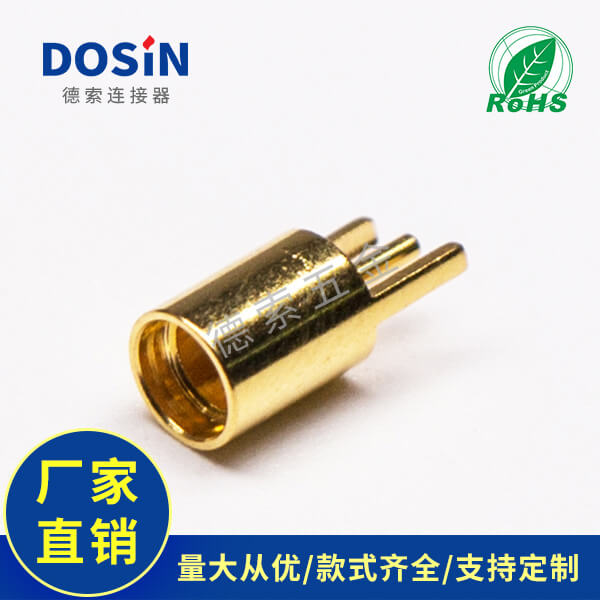

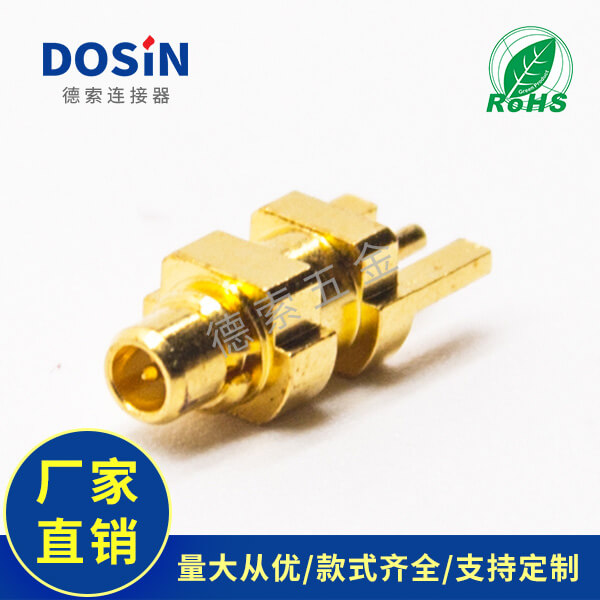

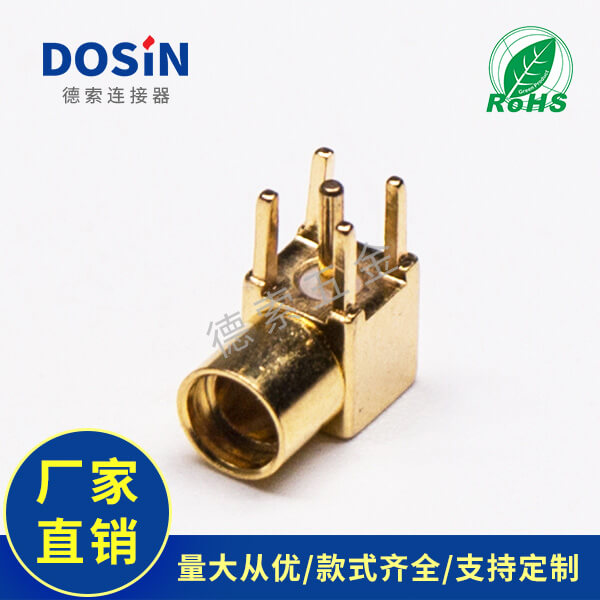

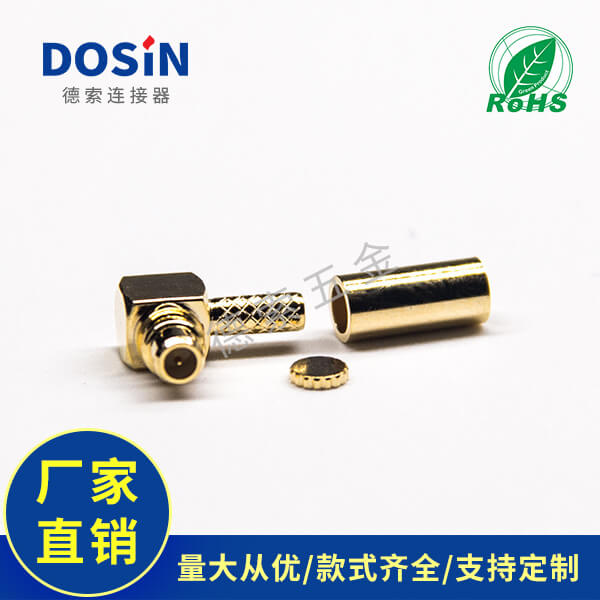

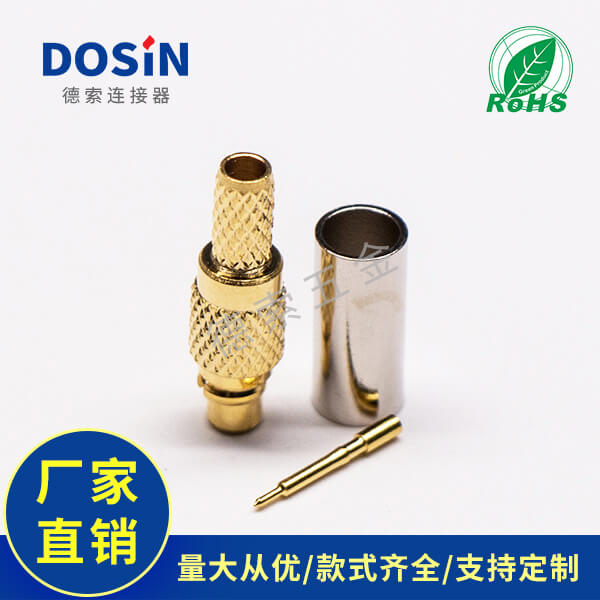

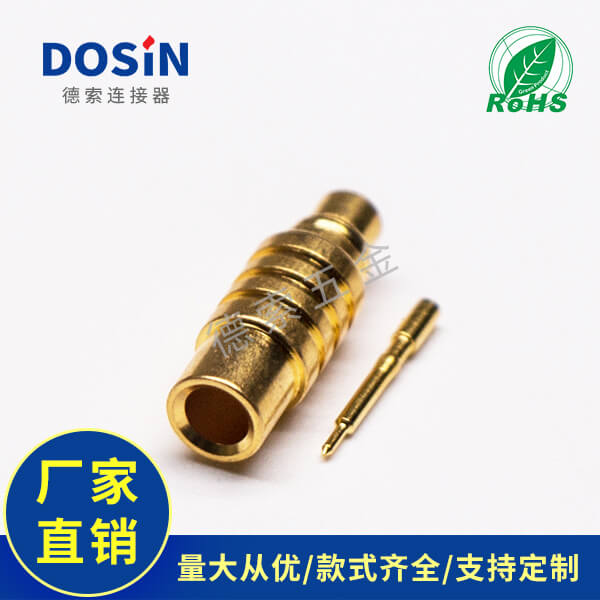

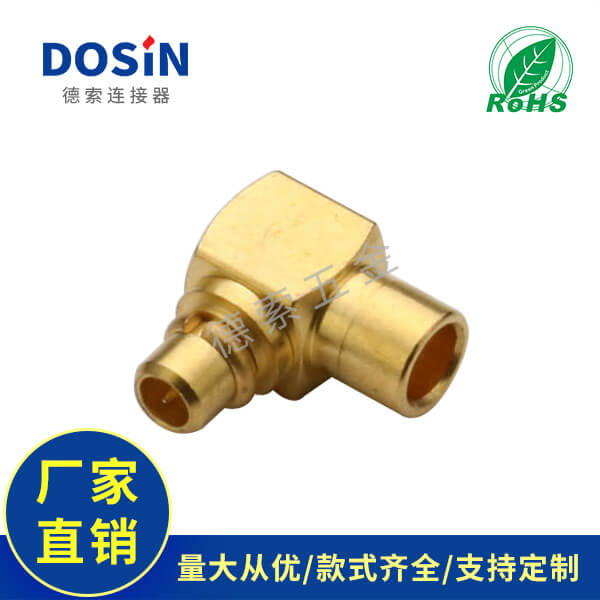

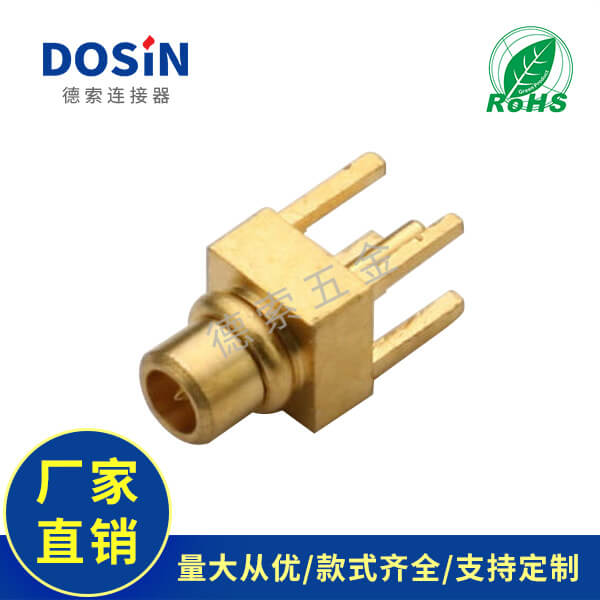

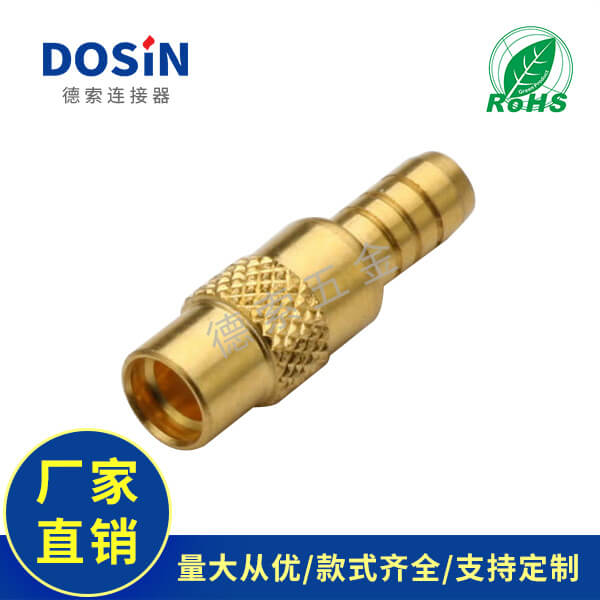

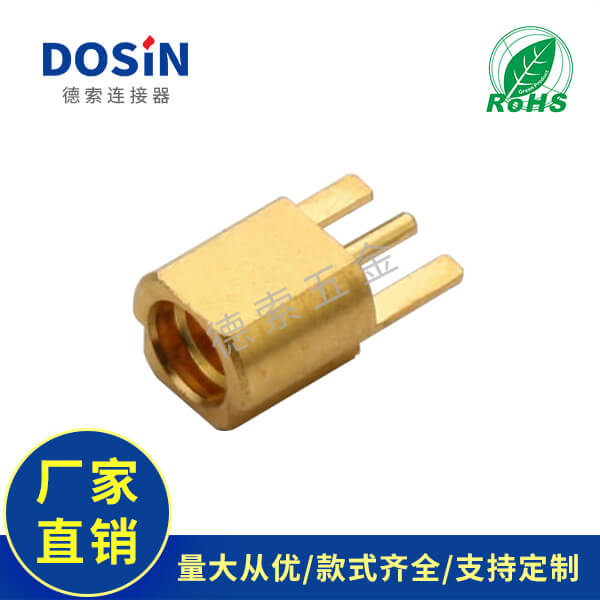

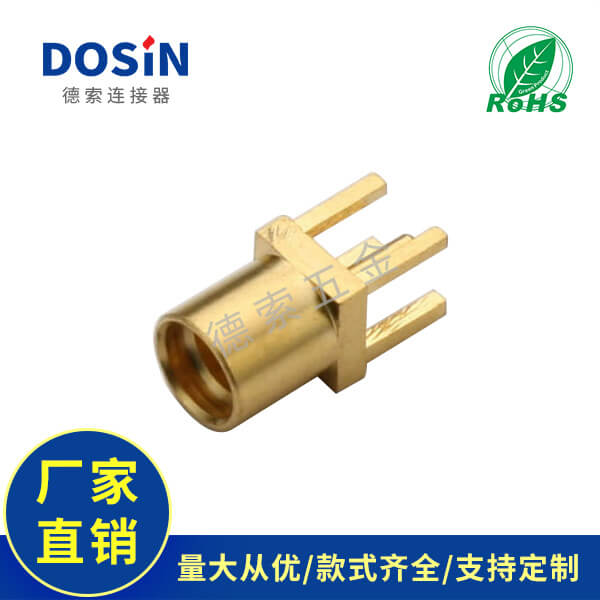

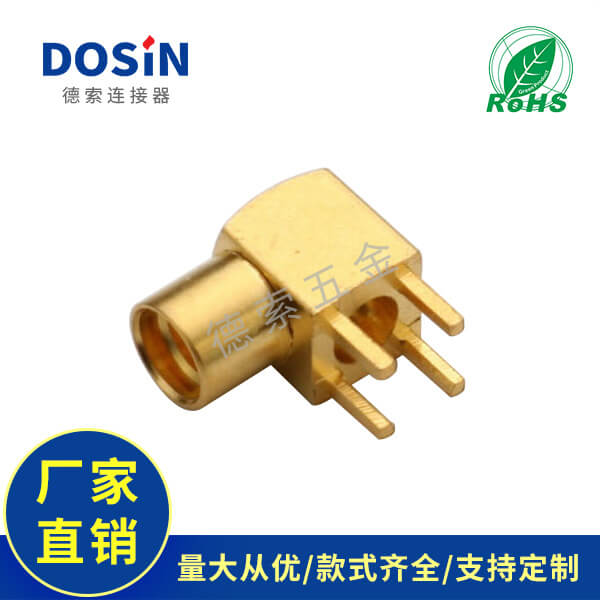

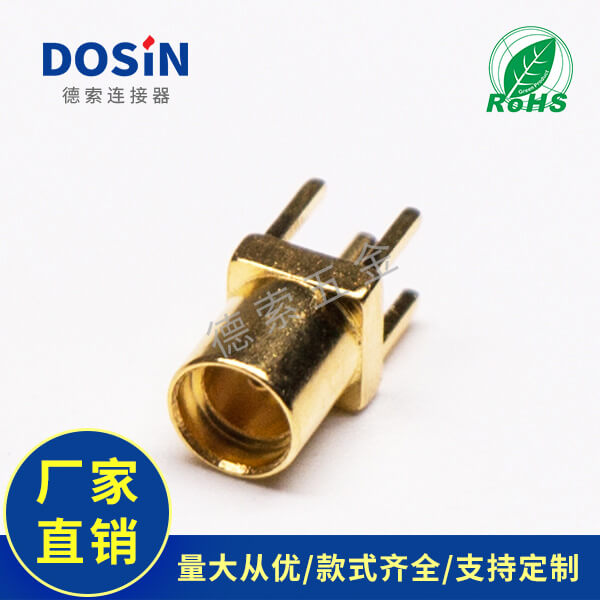

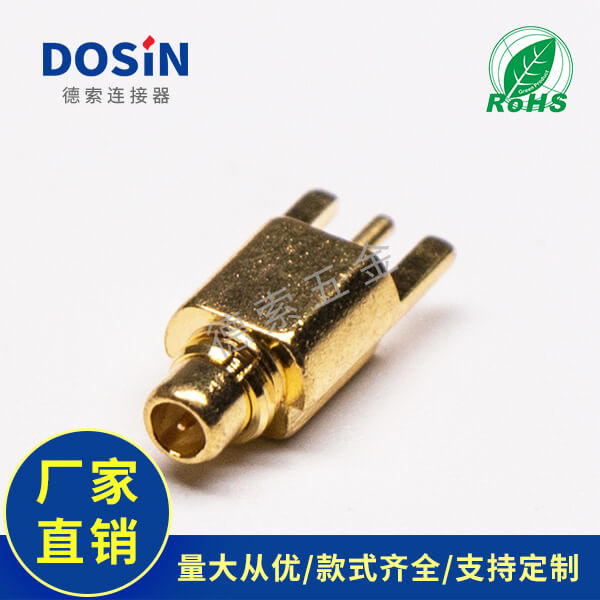

MMCX连接器产品展示
MMCX连接器产品界面
MMCX连接器技术性能&规格参数
MMCX接头电气性能
- 阻抗:50 ohm
- 频率范围:0~6 GHz
- 电压驻波比:直式 ≦ 1.3max / 弯式≦ 1.5max
- 耐电压:500 V rms
- 工作电压:170 V rms
- 中心接触电阻: ≦ 5.0 mΩ (Milliohms max.)
- 外接触电阻:≦ 1.0 mΩ (Milliohms max.)
- 绝缘电阻:≧ 1000 mΩ
MMCX接头机械性能
- 耦合方式:推入式
- 保持力:2.3 lbs min.
- 配接耐久性:大于500次 (使用铍铜中心针时)
MMCX接头环境性能
- 温度范围:Teflon -65°C ~ +155°C
- 振动:MIL-STD-202 Meth.204
- 抗腐蚀性:MIL-STD-202 Meth. 101
